继电器干触点输出形式有哪些？
日期: 2015-11-12 点击: 1838
1、动合型（常开）（H型）线圈不通电时两继电器干触点是断开的，通电后，两个继电器干触点就闭合。以合字的拼音字头“H”表示。
2、动断型（常闭）（D型）线圈不通电时两继电器干触点是闭合的，通电后两个继电器干触点就断开。用断字的拼音字头“D”表示。
3、转换型（Z型）这是继电器干触点组型。这种继电器干触点组共有三个
继电器干触点，即中间是动继电器干触点，上下各一个静继电器干触点。线圈不通电时，动继电器干触点和其中一个静继电器干触点断开和另一个闭合，线圈通电后，动继电器干触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。这样的继电器干触点组称为转换继电器干触点。用“转”字的拼音字头“z”表示。

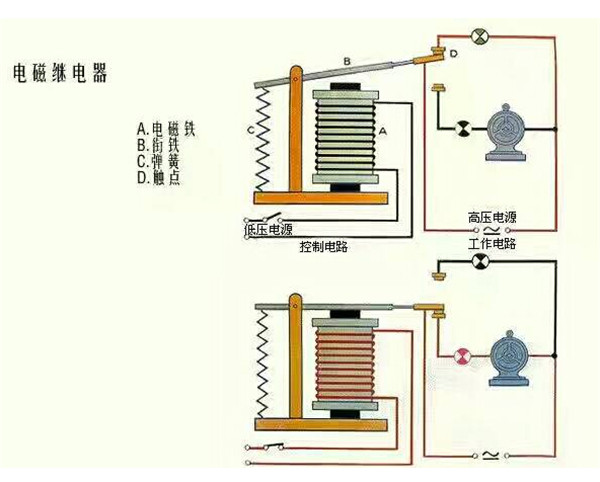

继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
